功能：
◇滿足電路板及一般焊錫之產品使用（配合合適的夾具）.
◇提高焊接質量，模仿手工焊接
◇提高生產效率，可同時焊接批量產品，相比手工提高4倍左右
特點：
◇上下運動采用步進馬達帶動滾珠螺桿,步進馬達準確度為0.1 mm,焊錫深度準確
◇電路板漂于錫面進行浸錫，不受焊錫深度影響
◇所浸產品升降速度可調，并且電路板浸錫角度可調，減小表面張力，滿足工藝要求
◇具有每個工作周期自動刮除表面氧化物到錫渣槽，提高焊接質量
◇可以進行電路板和助焊劑的表面預熱，提高活性和焊接質量
◇焊錫時間,其范圍從1秒-10秒可任意可調
◇采用高溫發熱管，經過絕緣處理，壽命長
◇溫度控制采用PID控制,精度在正負2度
◇錫爐爐膽采用加厚不銹鋼,探溫采用K型熱電偶
◇配合產品具有多種焊錫治具,可任意選購,亦接受訂制
◇溫度設定范圍達400℃
安裝使用條件：
<1> 工作電壓：AC220V±10％；單相＋地線；50Hz。
<2> 環境溫度：5～30℃；
<3> 相對濕度：不大于85％RH；
<4> 電源開關：空氣開關
<5> 裝機功率：4500W
<6> 地面平整，周圍環境應無強烈的震動及腐蝕性氣體存在。

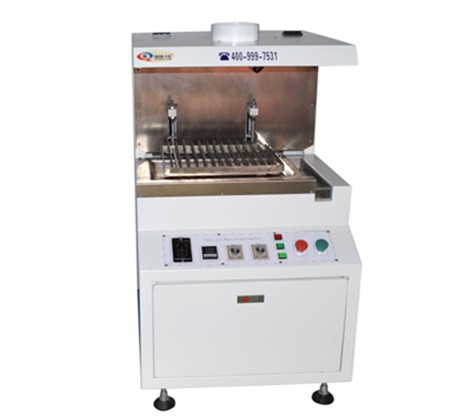

設備名稱 | 半自動錫爐 |
設備型號 | QQ-S310 |
外形尺寸 | 820mm*700mm*1180mm |
錫爐尺寸 | 450mm*350mm*80mm |
熔錫量 | 80KG |
24小時錫渣量 | 0.2KG-1.0KG（具體錫渣量要根據產量以及錫條的好與差而定） |
電源 | 220V/50Hz-60Hz |
啟動功率 | 4500W |
恒溫運行功率 | 800W-1200W |
啟動控制方式 | 手動控制及腳踏開關控制 |
加熱時間 | 錫爐升溫為50分鐘左右 |
控溫方式 | PID閉環控制+SSR驅動，溫控精度為正負3℃。超溫可報警。 |
浸焊方式 | 只要將上好助焊劑之基板，置放于針架上，然后踩腳踏開關，即可一次將多片的各種基板焊接完成，從基板斜角入錫到水平浸焊時間以及基板出錫的角度，都經由微電腦控制，完全模擬手工浸焊原理，人員免培訓，任何人均可浸焊作業，不需熟手，焊接品質穩定，又可提高生產效率。 |
系統控制方式 | 采用高強度過載觸點PLC芯片配合使用，高效穩定，使用壽命可保證八年以上。 |
可焊接PCB板尺寸 | 30mm*30mm—420mm*320mm |
功能介紹 | 功 能： |
結構形式 | 底架、爐膽、機架件和電控箱四部分， |
外殼材質 | 冷軋鋼板,表面噴塑、高溫烤漆。 |
爐膽周圍防腐蝕材質 | 采用不銹鋼板，及防腐蝕又防生銹。 |
錫爐材質 | 錫爐爐膽采用耐高溫抗腐蝕進口無鉛材質制作，可長時間在400℃條件下工作。 |
后門蓋 | 隨時可拆卸，方便保養維修等。 |
